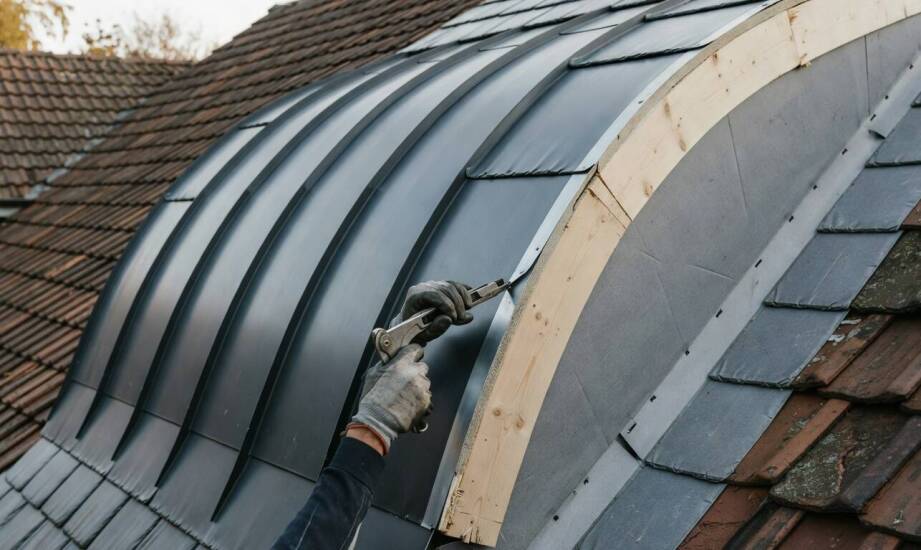

Profil T14 przy bawolim oku — gdzie kończą się możliwości jednego arkusza

Bawole oko na dachu wymusza zupełnie inne podejście do wyboru i montażu pokrycia niż standardowa, płaska połać. Ten klasyczny detal architektoniczny wywodzi się z czasów, gdy dachy kryto drobnym gontem drewnianym lub strzechą, czyli materiałami naturalnie poddającymi się niemal każdej krzywiźnie. Przeniesienie tej formy na nowoczesne pokrycia stalowe stwarza spore wyzwanie technologiczne. Arkusz blachy pracuje w tym miejscu na skomplikowanej krzywiźnie, co radykalnie zmienia sposób rozkładu naprężeń i wymaga wyjątkowej precyzji podczas łacenia. Dekarz musi pogodzić sztywność materiału wzdłużnego z płynnym, łukowatym kształtem detalu, a każde siłowe niedopasowanie grozi późniejszymi przeciekami. Choć na długich, prostych odcinkach dachu profilowane płaty stali sprawdzają się bez zarzutu, to właśnie przy mocnych zagięciach wychodzą na jaw ich konstrukcyjne ograniczenia.

Ograniczona podatność blach profilowanych na małe promienie

Z punktu widzenia fizyki materiałów niska fala trapezowa stawia silny opór przy wszelkich próbach formowania przestrzennego. Posiada ona wysokość profilu wynoszącą równe 14 mm i jest zazwyczaj produkowana z rdzenia stalowego o grubości od 0,5 do 0,7 mm. Szerokość krycia pojedynczego pasa oscyluje najczęściej w granicach 1100–1122 mm. Te wymiary sprawiają, że zwarta struktura świetnie usztywnia połać i szybko odprowadza wodę, ale niemal całkowicie blokuje swobodne wyginanie materiału wzdłuż jego osi.

W warunkach warsztatowych minimalny promień gięcia dla płaskich, cienkich blach stalowych wynosi z reguły od 0,5 do 1,5 grubości zastosowanego materiału. Przetłoczenia o kształcie trapezu drastycznie jednak zmieniają tę mechanikę, ponieważ każda wypukła fałda stanowi usztywniające żebro. Próba wymuszenia małego promienia na sztywnym płacie prowadzi zazwyczaj do niekontrolowanego falowania krawędzi bocznych oraz powstawania mikropęknięć w powłoce poliestrowej. Dodatkowo pojawia się ryzyko utraty szczelności na fabrycznych zakładach wzdłużnych, gdzie woda opadowa może swobodnie wnikać pod pokrycie.

O ostatecznej szczelności konstrukcji decydują wspólnie promień łuku, długość pojedynczego segmentu oraz gęstość podparcia. Zbyt łagodny promień w stosunku do dużej sztywności arkusza powoduje marszczenie się metalu pomiędzy punktami mocowania. Niewystarczające oparcie na kontrłatach sprzyja z kolei lokalnym ugięciom, tworząc zlewiska. W praktyce wykonawczej, jeśli promień krzywizny lukarny spada poniżej jednego do półtora metra, blacha trapezowa t14 nie jest w stanie płynnie odwzorować kształtu więźby bez drastycznego naruszenia struktury nośnej i warstw ochronnych.

Dzielenie połaci na mniejsze segmenty i materiały alternatywne

Kiedy geometria dachu staje się bardzo wymagająca, konieczne staje się odejście od stosowania długich, jednolitych pasów blachy. Zdecydowanie bezpieczniejszym rozwiązaniem technologicznych jest podzielenie pokrywanego łuku na znacznie krótsze odcinki i wykonanie gęstszych, precyzyjnych obróbek dekarskich. Małe elementy wielokrotnie łatwiej dopasować do krzywej płaszczyzny, a miejsca styków można skutecznie uszczelnić dedykowanymi profilami. Takie warstwowe układanie materiału niweluje naprężenia rdzenia i mocno zmniejsza ryzyko podciekania wody podczas porywistych wiatrów.

Na skomplikowanych bryłach architektonicznych o wiele lepiej znoszą naprężenia płaskie panele na rąbek oraz moduły gontopodobne. Klasyczny rąbek zatrzaskowy daje się plastycznie formować bezpośrednio na placu budowy, dzięki czemu blacha gładko podąża za krzywizną bawolego oka. Z kolei krótkie panele z posypką mineralną doskonale radzą sobie z nierównościami, ukrywając wizualne załamania światła na zaokrąglonych fragmentach konstrukcji. W praktyce firmy F.H.U. DACH-BLACH SEBASTIAN CZEKAŃSKI z Czarnego Dunajca często dobieramy właśnie takie systemy dla inwestorów realizujących tradycyjne dachy góralskie. Jako importer dachówek TILCOR dostarczamy materiały, które dzięki swojemu niewielkiemu formatowi bezpiecznie sprawdzają się na gęsto zdobionych, wielopołaciowych budynkach z lukarnami.

Trwałość bawolego oka zależy także od ukrytych, wewnętrznych warstw izolacyjnych. Precyzyjnie ułożona membrana wiatroizolacyjna oraz drożna szczelina wentylacyjna chronią drewnianą więźbę przed procesami gnilnymi. Brak odpowiedniej cyrkulacji powietrza pod wygiętym metalem prowadzi do gwałtownej kondensacji pary wodnej, co bardzo szybko inicjuje korozję od spodniej strony pokrycia.

Geometria detalu a finalna niezawodność dachu

Analiza techniczna bawolego oka w jasny sposób wyznacza granice użyteczności dla wielkoformatowych pokryć profilowanych. Możliwości pojedynczego, długiego arkusza kończą się dokładnie tam, gdzie siły naprężające zaczynają dominować nad fabryczną elastycznością powłoki lakierniczej. Zastosowanie sztywnego profilu o głębokich przetłoczeniach na zbyt ostrym łuku zawsze wymusza technologiczny kompromis. Błędy popełnione podczas siłowego dociskania metalu do krzywizny ujawniają się najczęściej już w trakcie pierwszej ostrej zimy, gdy pracujący lód rozsadza osłabione zakłady.

Wybór docelowego systemu dachowego na skomplikowaną połać musi opierać się na chłodnej kalkulacji promieni krzywizn oraz analizie lokalnych obciążeń śniegiem. Sukces w trwałym uszczelnianiu lukarn o obłych kształtach zależy od odpowiedniego pasowania małych modułów, starannego doginania krawędzi oraz zachowania pełnej ciągłości szczeliny wentylacyjnej. Respektowanie tych kluczowych zasad fizyki budowli pozwala uniknąć uciążliwych i bardzo kosztownych napraw blacharskich w kolejnych sezonach.
